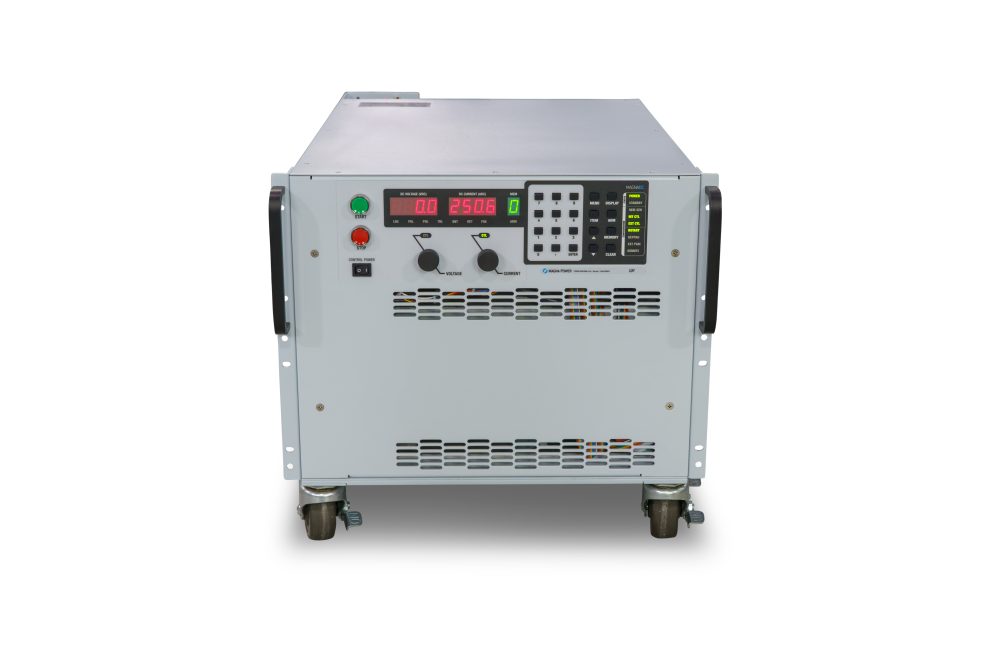

TS 系列
可程式直流電源

TS系列提供多種型號，涵蓋廣泛的電壓和電流範圍，同時仍保持最高的功率密度機架式封裝。TS系列涵蓋5 Vdc至6,000 Vdc（浮動）的電壓，以及1.2 Adc至10,000 Adc的電流水平。

  • 3U至16U機架式

  • 5 kW至100 kW功率水平

  • 5 Vdc至6,000 Vdc輸出電壓

  • 0.8 Adc至10,000 Adc輸出電流

  • SCPI遠端程式設計API

  • 可程式設計保護限制

  • NI LabVIEW™和IVI驅動程式

  • 美國設計和製造

  • 可選：高轉換率輸出（+HS）

特色

電流饋入電路：穩健的功率轉換與輸出

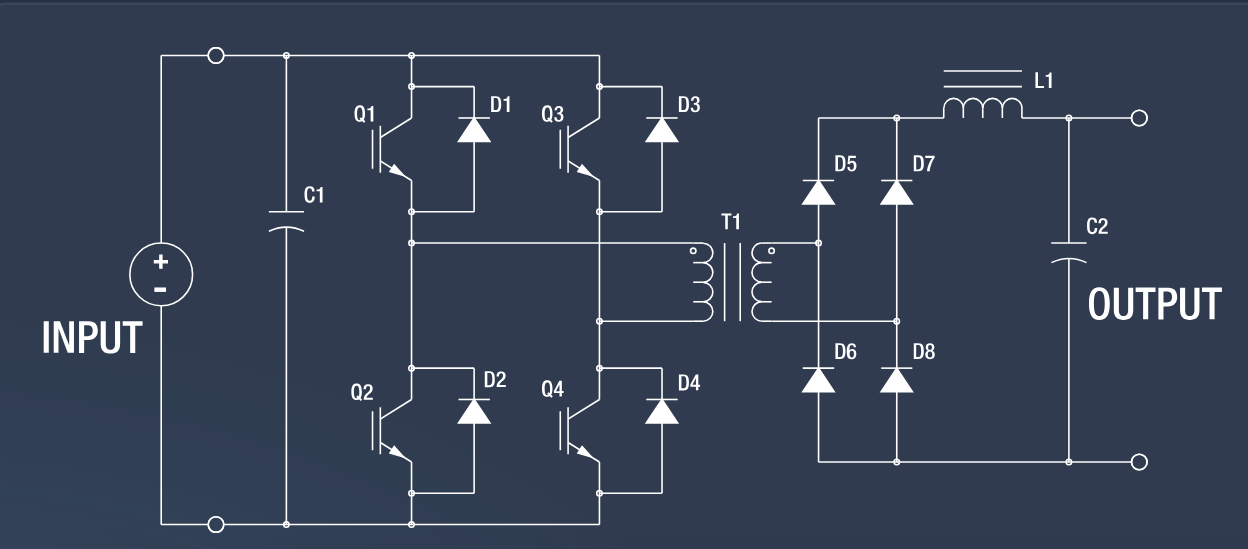

所有 MagnaDC 可程式直流電源供應器均採用高頻 IGBT 和 MOSFET 電流饋入拓撲進行功率處理。此拓撲在傳統電壓饋入拓撲的基礎上增加了一個額外級，以增強控制和系統保護，確保即使在故障情況下，電源供應器也能自我保護。由於此拓撲的自我保護特性，消除了快速上升電流尖峰和磁芯飽和的可能性。此拓撲與最先進的碳化矽 (SiC) 功率半導體相結合，使 SLx 系列能夠提供領先同類產品的功率密度、可靠性和效率，並可在高達 50°C 的環境溫度下連續全功率運行。

標準安全功能

MagnaDC 可程式直流電源供應器具有軟啟動電路，可消除交流電源產生的大峰值湧入電流，確保交流電流消耗永不超過滿載時的電流消耗。此外，還包含廣泛的安全和診斷功能，如下所示：

  • 流相位損失

  • 過壓跳脫（可設定）

  • 過流跳脫（可設定）

  • 保險絲熔斷

  • 輸入端過壓

  • 內部散熱器過溫保護

  • 安全聯鎖/緊急停止故障





在待機或診斷故障時，交流電源會透過內嵌的交流接觸器機械式斷開，確保設備僅在需要時才處理電源。使用者可以透過狀態訊息顯示或 SCPI 命令輕鬆識別故障。

最後，聯鎖/緊急停止輸入作為標準配置包含在內。此功能提供 5V 聯鎖輸入，當與提供的 5V 參考訊號結合時，允許乾接點輕鬆觸發閂鎖聯鎖故障，同時保持控制電源。

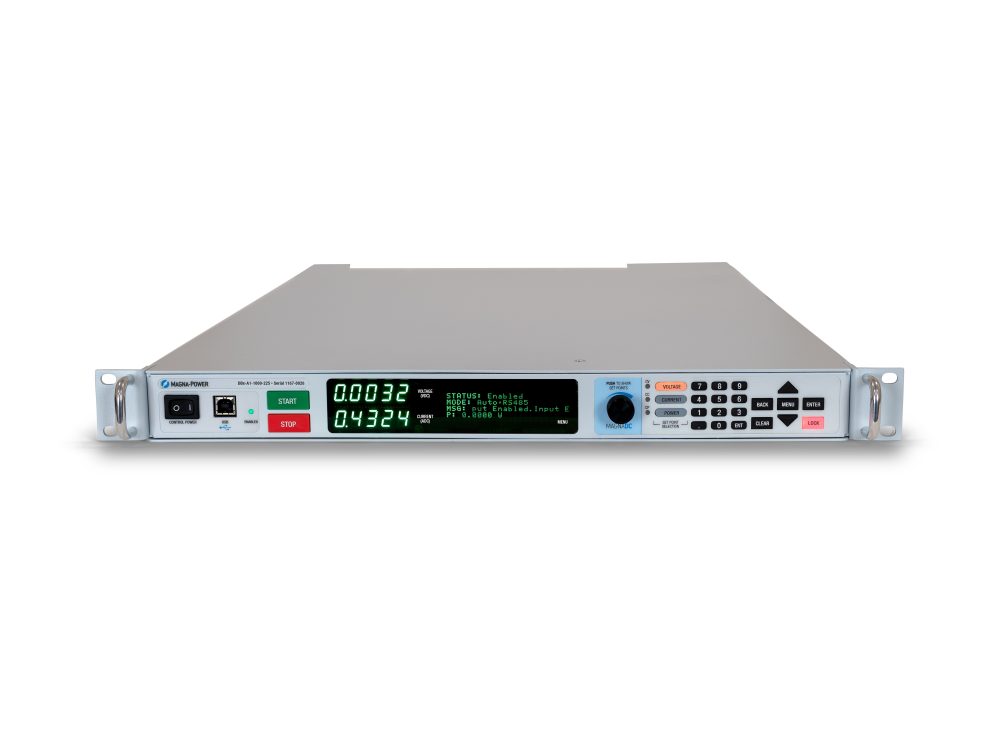

選配模組 - DBx 模組

DBx 模組是 MagnaDC 可程式直流電源供應器的串聯附加模組，其中包含一個超高精度、高穩定度的溫度穩定控制迴路，可監測電壓和電流以驅動電源供應器進行任何必要的誤差校正，提供高效能及超低漣波。

  • 提供 1.5 kW 至 3,000 kW+
  • 穩定度小於 10 ppm
  • 解析度高達 24 位元
  • 輸出漣波降低高達 10 倍

詳細說明

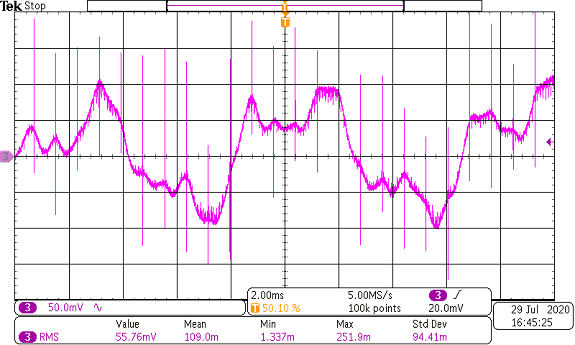

安裝DBx 模組前的Ripple

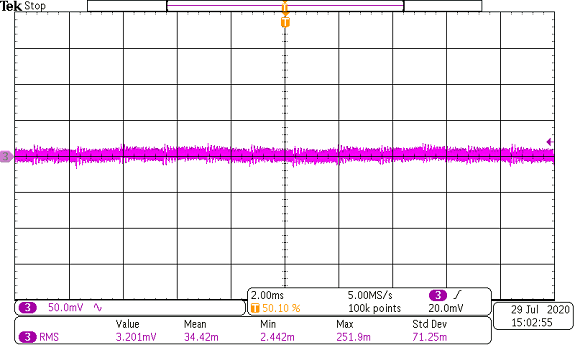

安裝DBx 模組後的Ripple

選配模組 - BDx 模組

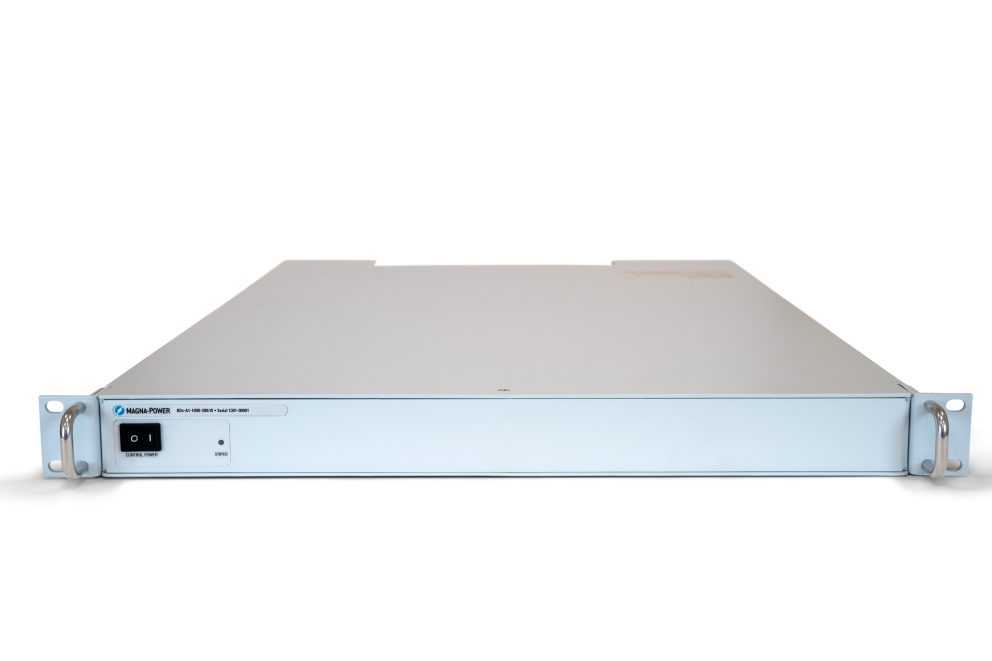

BDx 模組為 1U 機架式阻斷二極體（blocking diode）解決方案，包括必要的散熱、狀態監控和用於監控的數位 I/O。憑藉高電流額定值以及與 MagnaDC 電源的通訊整合，BDx 模組為電池充電、電容器充電以及防止馬達驅動器反向電動勢提供了一站式解決方案。

  • 保護高達 1,200 Vdc
  • 正向電流高達 1,200 Adc
  • 完全整合的散熱功能，帶狀態指示燈

  • 反電動勢保護：防止電動機或充電電池和電容器連接產生的反電動勢流回電源輸出。

  • 高壓保護：保護您的電源和其他直流電源設備免受外部產生的直流匯流排電壓影響，這些電壓可能超過設備的最大額定值

  • 混合電壓並聯：不同電壓的電源並聯時，保護低電壓產品免受高電壓電源影響。

  • 防止負載放電：防止電源的內部洩放網路在電源處於待機、故障狀態或關閉時，對電池、電容器或燃料電池放電。

詳細說明

Magna-Power Software, NI LabVIEW Drivers, and IVI Drivers

所有 MagnaDC 電源供應器都標配 IVI 驅動程式和 NI LabVIEW 驅動程式，其中包含一整套 VI. 使用隨附的範例程式，可快速開始使用任一驅動程式.

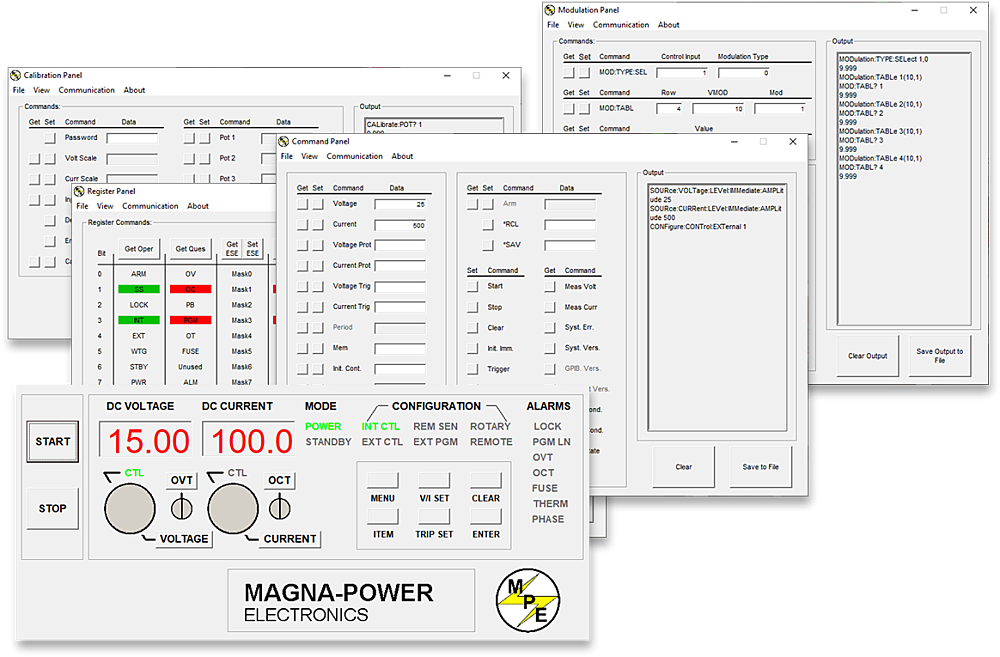

Magna-Power 隨附的遠端介面軟體 (如圖所示) 提供了一種簡單直觀的方法，可透過電腦控制操作 Magna-Power Electronics 電源供應器. 該軟體包括一個虛擬控制面板、一個用於探索可用命令的命令面板、一個用於監控電源供應器狀態的暫存器面板、一個用於重新校準內部數位電位器的校準面板、一個用於升級韌體的韌體面板，以及最後一個用於模擬非線性曲線的調變面板.

所有通訊介面都支援透過各種方法來程式控制 MagnaDC 電源供應器.



Model List (TS Series)

  5 kW 10 kW 15 kW 20 kW 25 kW 30 kW 40 kW 50 kW 75 kW 100 kW
  3U 3U 3U 4U/6U2 4U/6U2 6U 8U 8U 12U 16U
Voltage Maximum (Vdc) Current Maximum (Adc) Ripple5 (mVrms) Efficiency
5 900 18001 27001 N/A N/A N/A N/A N/A N/A N/A 50 84%
8 600 N/A N/A 25003,4 N/A N/A 50004 N/A 75004 100004 40 85%
10 500 900 N/A 20003 27001 N/A 4000 N/A 6000 8000 40 87%
16 300 600 900 N/A N/A 1800 N/A N/A N/A N/A 35 87%
20 250 500 750 1000 1250 1500 2000 2500 3750 5000 40 88%
25 200 400 600 800 1000 1200 1600 2000 3000 4000 40 89%
32 150 300 450 625 781 900 1250 1562 2343 3124 40 89%
40 125 250 375 500 625 750 1000 1250 1875 2500 40 89%
50 100 200 300 400 500 600 800 1000 1500 2000 50 89%
60 83 166 249 333 416 498 666 832 1248 1664 60 87%
80 62 124 186 250 312.5 372 500 625 937.5 1250 60 90%
100 50 100 150 200 250 300 400 500 750 1000 60 90%
125 40 80 120 160 200 240 320 400 600 800 100 90%
160 31 62 93 125 156 186 250 312 468 624 120 90%
200 25 50 75 100 125 150 200 250 375 500 125 91%
250 20 40 60 80 100 120 160 200 300 400 130 91%
300 16 32 48 66.6 83.3 96 133.2 166.6 249.9 333.2 160 91%
375 13 26 39 53.3 66.6 78 106.6 133.2 199.8 266.4 170 92%
400 12 24 36 50 62.4 72 100 125 187.2 249.6 180 92%
500 10 20 30 40 50 60 80 100 150 200 220 92%
600 8 16 24 33.3 41.6 48 66.6 83.2 124.8 166.4 250 92%
800 6 12 18 25 31.2 36 50 62.4 93.6 124.8 300 92%
1000 5 10 15 20 25 30 40 50 75 100 350 92%
1250 4 8 12 16 20 24 32 40 60 80 375 92%
1500 3.3 6.6 9.9 13.3 16.6 19.8 26.6 33.2 49.8 66.4 400 92%
2000 2.5 5 7.5 10 12.5 15 20 25 37.5 50 450 92%
3000 1.6 3.2 4.8 6.6 8.3 9.6 13.2 16.6 24.9 33.2 500 92%
4000 1.2 2.4 3.6 5 6.2 7.2 10 12.4 18.6 24.8 550 92%
5000 1 2 3 4 5 6 8 10 15 20 1500 92%
6000 0.8 1.6 2.5 3.3 4.1 5 6.6 8.3 12.3 16.4 1700 92%


文件下載

datasheet_TS_4.7.0
