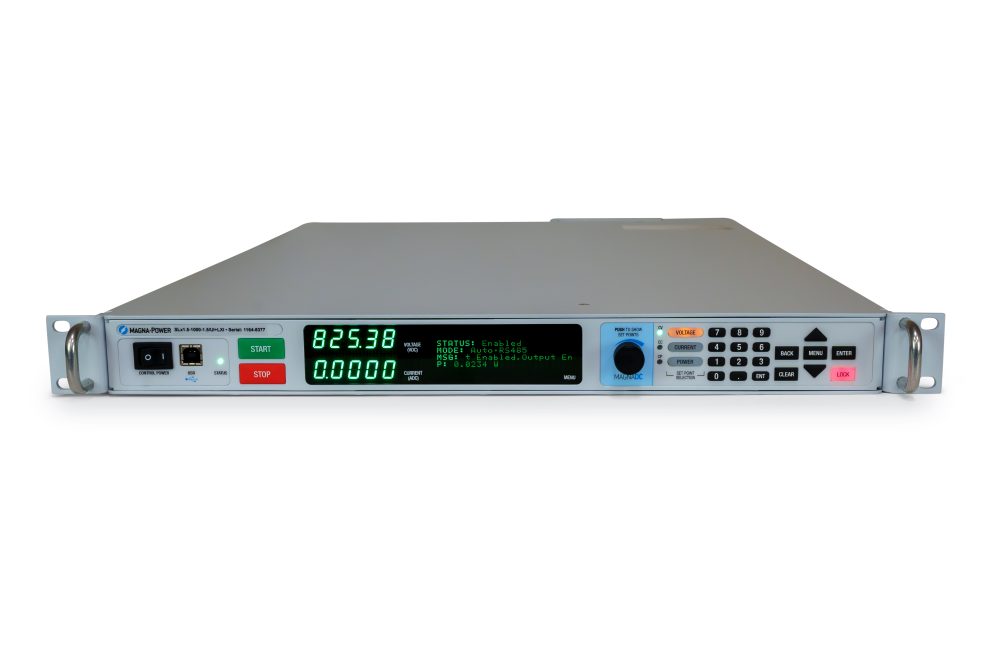

SLx 系列
高精度可程式直流電源

SLx系列建立在超過40年的電源創新基礎上，擁有超過26,500+種不同的型號配置，是Magna-Power迄今為止功能最全面的可程式直流電源系列. SLx系列提供6種不同功率級別的型號，具有高度精細的電壓和電流範圍. 憑藉業界領先的功率密度、電流饋入功率處理以及最先進的MagnaLINK™分散式DSP數位控制架構，SLx系列滿足了研發、工業自動化和過程控制應用的長期直流電源需求.

  • 電壓、電流和功率控制

  • 電流饋入功率處理

  • 16位元精度，單一bit控制

  • 使用者定義的時序和函數生成

  • SCPI和Modbus指令集

  • 可程式保護功能

  • 互鎖和硬體緊急停止

  • 速率 slew rate 控制功能

  • 選配+HS: 高速 Slew Rate (coming soon)

  • 在最高50°C環境溫度下連續全功率運作

  • 可配置類比數位26針I/O埠

  • 數位混合MagnaLINK™主從控制

  • 本地、遠端和無引線電壓感測

  • USB（前置和後置）和RS485介面標準配置

  • 可選配CAN、EtherCAT、EtherNet/IP、LXI TCP/IP乙太網路、ModbusTCP和PROFINET完全整合通訊選項

  • 包含MagnaCTRL軟體平台

  • 美國製造

特色

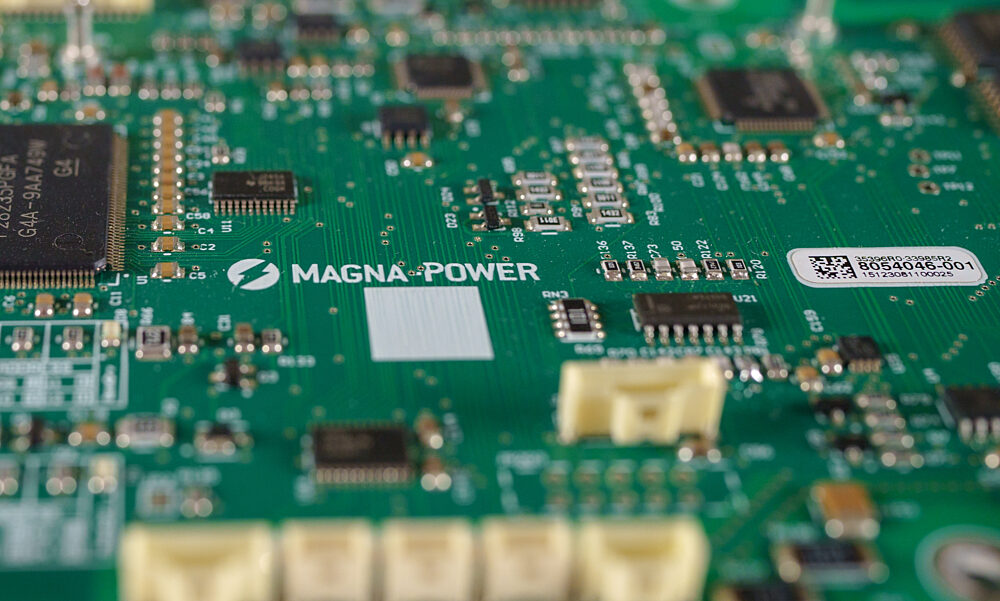

MagnaLINK™ 分散式數位控制

Magna-Power 從零開始開發其 MagnaLINK™ 數位控制平台，以利用分佈在各種內部組件中的四個TI DSP 陣列。透過內部開發的低階通訊協定，DSP 之間實現了高速板對板通訊。客製化引導載入程式透過多目標韌體更新和同步確保長期支援。MagnaLINK 數位架構實現了新功能，其中一些包括：速度slew rate控制、增益修改、16 位元精度、100 ppm 穩定性、使用者定義的時序和函數生成，以及數位混合主從控制。

可靠的電流饋入設計 (Current-fed)

所有 MagnaDC 可程式直流電源供應器均採用高頻 IGBT 和 MOSFET 電流饋入設計。此設計在傳統電壓饋入方法的基礎上增加了一個額外級，以增強控制和系統保護，確保即使在故障情況下，電源供應器也能自我保護。由於此設計的自我保護特性，消除了快速上升電流尖峰和磁芯飽和的可能性。與最先進的碳化矽 (SiC) 功率半導體相結合，使 SLx 系列能夠在高達 50°C 環境溫度下連續全功率運行，提供領先同類產品的功率密度、可靠性和效率。

包含緊急停止功能的標準安全功能

SLx 系列具有軟啟動電路，可消除交流電源的巨大峰值湧入電流，確保交流電流消耗永遠不會超過滿載時的電流消耗。SLx 系列可程式設計直流電源供應器具有廣泛的安全和診斷功能，包括：

  • 交流相位損失

  • 過壓跳脫（可設定）

  • 過電流跳脫（可設定）

  • 過功率跳脫（可設定）

  • 保險絲熔斷

  • 程式設計線輸入過壓

  • 內部散熱器或輸出電容器過溫

  • 內部通訊故障

  • 互鎖和緊急停止故障





當檢測到故障時，電源供應器會立即關閉電源處理電路，利用逆變器 PWM 通道的即時一次性跳脫 (OSHT) 區域事件。使用者可以使用狀態訊息顯示或透過 SCPI/Modbus 命令輕鬆識別故障。

最後，互鎖和緊急停止功能均作為標準配置。互鎖功能提供一個 5V 互鎖輸入，當與提供的 5V 參考訊號結合時，允許乾接點輕鬆觸發閂鎖互鎖故障，同時保持控制電源。獨立的緊急停止功能繞過所有邏輯和處理器，提供一個純硬體路徑，透過 24V 訊號輕鬆中斷 SLx 系列電源供應器的交流電源，提供完全的硬體關閉。

選配模組 - DBx 模組

DBx 模組是 MagnaDC 可程式直流電源供應器的串聯附加模組，其中包含一個超高精度、高穩定度的溫度穩定控制迴路，可監測電壓和電流以驅動電源供應器進行任何必要的誤差校正，提供高效能及超低漣波。

  • 提供 1.5 kW 至 3,000 kW+
  • 穩定度小於 10 ppm
  • 解析度高達 24 位元
  • 輸出漣波降低高達 10 倍

詳細說明

安裝DBx 模組前的Ripple
安裝DBx 模組後的Ripple


選配模組 - BDx 模組

BDx 模組為 1U 機架式阻斷二極體（blocking diode）解決方案，包括必要的散熱、狀態監控和用於監控的數位 I/O。憑藉高電流額定值以及與 MagnaDC 電源的通訊整合，BDx 模組為電池充電、電容器充電以及防止馬達驅動器反向電動勢提供了一站式解決方案。

  • 保護高達 1,200 Vdc
  • 正向電流高達 1,200 Adc
  • 完全整合的散熱功能，帶狀態指示燈

  • 反電動勢保護：防止電動機或充電電池和電容器連接產生的反電動勢流回電源輸出。

  • 高壓保護：保護您的電源和其他直流電源設備免受外部產生的直流匯流排電壓影響，這些電壓可能超過設備的最大額定值

  • 混合電壓並聯：不同電壓的電源並聯時，保護低電壓產品免受高電壓電源影響。

  • 防止負載放電：防止電源的內部洩放網路在電源處於待機、故障狀態或關閉時，對電池、電容器或燃料電池放電。

詳細說明

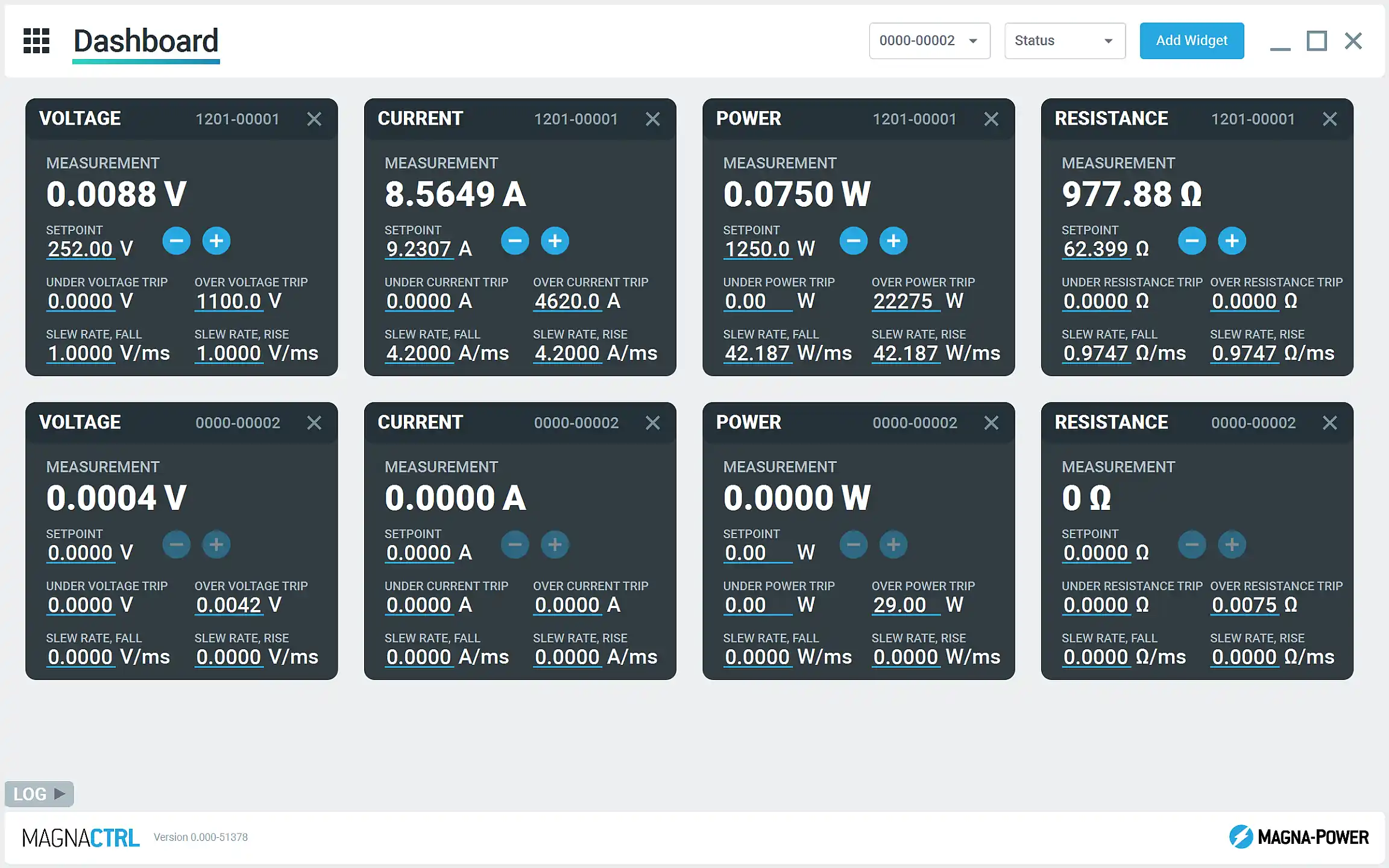

內含MagnaCTRL軟體

Magna-Power全新的MagnaCTRL軟體隨所有SLx系列產品標準提供，提供現代化、功能豐富、多產品的控制平台.MagnaCTRL提供各種面板，以實現基於電腦的控制、監控、排序和韌體更新功能.

選型列表



 1.5 kW 2.6 kW 4 kW 6 kW 8 kW 10 kW
Max Voltage (Vdc) Max Current (Adc) Ripple (mVrms) Efficiency
5 250 500 600 N/A N/A N/A

30

 84%
10 150 250 400 600 N/A N/A 30 89%
16 93 162 250 375 500 600 40 89%
20 75 130 200 250 400 500 40 90%
25 60 104 160 240 320 400 50 91%
32 46 81 125 186 250 310 60 91%
40 37 65 100 150 200 250 80 91%
50 30 52 80 120 160 200 70 92%
60 25 43 66 100 133 166 100 93%
80 18 32 50 75 100 125 120 93%
100 15 26 40 60 80 100 120 93%
125 12 20 32 48 64 80 110 93%
160 9 16 25 36 50 60 110 93%
200 7.5 13 20 30 40 50 110 94%
250 6 10.4 16 24 32 40 110 94%
300 5 8.6 13.2 20 26.4 33.3 160 94%
375 4 6.9 10.4 16 21.3 26.5 160 94%
400 3.7 6.5 10 15 20 25 170 95%
500 3 5.2 8 12 16 20 250 95%
600 2.5 4.3 6.4 10 13.3 16.5 250 95%
800 1.8 3.2 5 7.5 10 12.5 350 95%
1000 1.5 2.6 4 6 8 10 400 95%
1250 1.2 2 3.2 4.8 6.4 8 700 95%
1500 1 1.7 2.6 4 5.3 6.6 1000 95%
2000 0.75 1.3 2 3 4 5 1000 95%
3000 0.5 0.86 1.3 2 2.6 3.3 1000 95%
4000 0.37 0.65 1 1.5 2 2.5 1000 95%
6000 0.25 0.43 0.66 1 1.33 1.66 1000 95%
8000 0.18 0.32 0.5 0.75 1 1.25 1000 95%
10000 0.15 0.26 0.4 0.6 0.8 1 1000 95%
