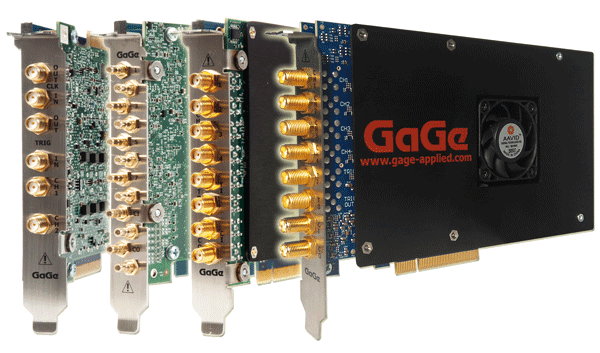

數位化儀(Digitizers)/示波器

數位化儀(Digitizers) / 示波器

高速軟件可選 A/D 採樣率高達 6 GS/s
類比輸入頻寬高達 1.75 GHz，±0.5 dB 平坦度至 1.25 GHz
寬頻率範圍內的最佳 ENOB、SNR、SFDR 動態性能：
- 真 ENOBs 超過11-bit (14-bit 位和 16-bit 數字化儀)
- 真 ENOBs 超過10-bit (12-bit 數字化儀)
- 真 ENOBs 超過7-bit (8-bit數字化儀)
高達 16 GB 的資料記憶體內存
可搭配 FPGA DSP 方案：信號平均、OCT、超聲波 NDT 位置編碼器、FFT、DDC
高達 6 GB/s 的即時串流 PCIe 傳輸速率

可搭配數據串流到 GPU 進行即時處理
將資料擷取串流傳輸到存儲空間進行即時記錄
易於與外部或參考clock整合
具備各種觸發操作的外部觸發輸入和輸出
同步採樣的大通道數
支援 GaGeScope PC 示波器軟體，直接操作
使用 DsScope 和 DsScopeView 直接錄製和播放
可用於 C/C#、LabVIEW 和 MATLAB 開發套件
支持 Windows 和 Linux 操作系統

文件下載

數位化儀 Digitizer 型錄

產品規格

型號	A/D Resolution	Max. Sample Rate	# of Channels	Max. Bandwidth	Onboard Sample Memory	System Interface
RazorMax (PCIe)	16-bit	1 GS/s or 500 MS/s	2 or 4 DC or AC Coupling 50Ω Inputs	600 MHz or 300 MHz	4 GS (8 GB)	PCIe x8 Gen3
RazorMax (PXIe)	16-bit	1 GS/s or 500 MS/s	2 or 4 DC or AC Coupling 50Ω Inputs	600 MHz or 300 MHz	4 GS (8 GB)	PXIe x8 Gen3 3U Single Slot
RazorPlus	16-bit	500 MS/s	2 DC or AC Coupling 50Ω & 1MΩ Inputs	250 MHz	4 GS (8 GB)	PCIe x8 Gen3
RazoEdge	16-bit	250 MS/s	2 DC or AC Coupling 50Ω Inputs	125 MHz	4 GS (8 GB)	PCIe x8 Gen3
Sabre	16-bit	250 MS/s	4 DC Coupling 50Ω Inputs	150 MHz	4 GS (8 GB)	PCIe x8 Gen3
Octopus	16-bit	25 MS/s	8 AC/DC Coupling 50Ω & 1MΩ Inputs	20 MHz	2 GS (4 GB) to 8 GS (16 GB)	PCIe x8 Gen2
RazorPlus	14-bit	500 MS/s	2 DC or AC Coupling 50Ω & 1MΩ Inputs	250 MHz	4 GS (8 GB)	PCIe x8 Gen3
RazorEdge	14-bit	250 MS/s	2 DC or AC Coupling 50Ω & 1MΩ Inputs	125 MHz	4 GS (8 GB)	PCIe x8 Gen2
Octopus	14-bit	125 MS/s	8 AC/DC Coupling 50Ω & 1MΩ Inputs	100 MHz	2 GS (4 GB) to 8 GS (16 GB)	PCIe x8 Gen2
EON	12-bit	6.0 GS/s	1 or 2 DC or AC Coupling 50Ω Inputs	1.75 GHz	2 GS (4 GB) to 4 GS (8 GB)	PCIe x8 Gen3
CobraMax	8-bit	4.0 GS/s	1 or 2 AC/DC Coupling 50Ω Inputs	1.5 GHz	2 GS (2 GS) to 16 GS (16 GS)	PCIe x8 Gen2
Cobra	8-bit	2.0 GS/s	1 or 2 AC/DC Coupling 50Ω Inputs	500 MHz	2 GS (2 GB) to 16 GS (16 GB)	PCIe x8 Gen2
