振動與平衡系統(測試站或實驗室)

測試站平衡系統：為引擎系統提供「一鍵式」平衡解決方案。

專為快速隔離引擎問題以及定位商用和軍用航空燃氣渦輪引擎的故障而設計。快速配置和直觀的使用者介面使其使用起來簡單明瞭。

在測試引擎時，操作員將對渦輪引擎執行振動調查。該調查是從怠速到最大速度，然後再回到怠速的引擎速度的緩慢循環。發生這種情況時，PBS-4100+ 測試機艙平衡系統將測量來自每個轉子的振動貢獻，並在一系列圖表中繪製其結果（最值得注意的是「速度與振動」圖）。此外，還繪製了整體振動。

適用於所有商用和軍用渦輪風扇、渦輪噴射和渦輪軸引擎的測試參數，包括：

•CFMI: CFM56-2,-3,-5,-7 and LEAP-1A/B
•GE: Genx, CF34-3, -8, -10, CF6-6, -50, -80A, -80C, GE-90-94, -115, CJ-610, CF-700, F101, F110-100, – 129, -132, -400, F118-101, LM-1500, 1600, 2500, 6000 (all versions)
•Honeywell: ALF502, LF507, TFE731 (all models)
•P&W: PT6, JT3D, JT8D (all small and large models), JT9D (all models)
•PW 1500G, 2000 -2037, -2040, -2043, PW4000 (All Models), F-100 (all models), F-117, GG4 and other industrials.
•Rolls-Royce: RB211-22B, RB211- 524B/C/D, RB211-524G/H, Trent (all models including the XWB) RB211-535C/E4, Tay (all models), Spey
•Rolls-Royce-Allison: GMA3007
•IAE:V2500 (all models)

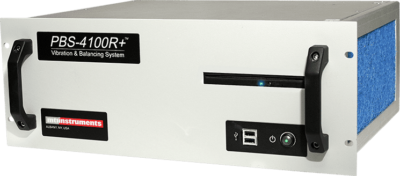

創新科技：PBS-4100R+ 系統的核心

PBS-4100R+ 測試機艙振動和平衡系統徹底改變了您監控和維護噴射引擎健康狀況的方式。此 MTI 系統不僅在快速隔離引擎問題方面是同類產品中最好的，而且還提供了一系列功能，使其成為不可或缺的商業和軍用航空引擎維護工具。

ARINC 429 和 ARINC 664 (AFDX) 支援：

此系統可與數位飛機數據匯流排無縫整合。使用者可透過直觀的 CSV 檔案配置數位來源，並將特定參數分配至振動和速度通道。此功能適用於最新的 WinPBS 軟體和相容的 USB 型 ARINC 通訊模組。

多通道能力

該系統提供最多 4 個振動通道和 3 個速度通道。這種多通道能力確保您獲得引擎性能的完整圖像，從而提高診斷的準確性和可靠性。

直觀的使用者介面

易用性是 PBS-4100R+ 系統的標誌。大型彩色前面板顯示器增強了可見性，使您可以輕鬆地解釋數據以及圖形輸出。

內建平衡系統

除了其診斷功能外，該系統還整合了內建的平衡系統。直觀的平衡精靈簡化了配平平衡過程，只需輕輕一按即可提供準確的結果。此平衡功能可節省時間並降低出錯風險，從而提高維護操作的效率。

進階診斷和報告

憑藉內建的診斷和可追溯性報告，PBS-4100R+ 系統有助於降低維護成本並消除停機時間。其先進的報告功能提供對引擎健康狀況的詳細見解，使您能夠採取積極措施進行維護和修理。

感測器相容性

PBS-4100R+ 系統與各種感測器相容，可在數據收集方面提供靈活性。這些感測器提供振動讀數，系統可以轉換這些讀數並以您選擇的單位呈現。此功能使您可以自定義數據呈現，以滿足您的特定需求。

清晰簡潔的圖形顯示

本系統提供清晰簡潔的圖形，以指示振動問題發生的位置。多種格式，包括表格、條形圖和 X-Y 軸圖，有助於輕鬆進行分析。所有通道都會顯示即時頻率譜，從而幫助快速診斷振動問題。

廣泛的引擎相容性

PBS-4100R+ 系統專為滿足各種引擎的需求而設計，與所有商用和軍用渦輪風扇、渦輪噴射和渦輪軸引擎相容。它支援眾多配置，滿足不同噴射引擎的特定需求，並增強其多功能性。

PBS-4100R+ 系統變革的產業

引擎診斷領域已被 PBS-4100R+ 系統徹底改變，該系統已對各個產業產生重大影響。特別是，航空業已從其先進的功能中受益匪淺。商用和軍用航空部門在燃氣渦輪噴射引擎的維護和性能方面都取得了顯著的改進。該系統能夠快速準確地找出引擎問題，從而減少了不必要的引擎拆卸，進而降低了維護成本。其多功能性體現在它與 CFMI、GE、Honeywell、P&W、Rolls-Royce、Rolls-Royce-Allison 和 IAE 等眾多引擎的相容性上，使其成為該產業中具有變革意義的工具。

PBS-4100R+ 系統與其他產業替代方案的比較

相較於其他業界替代方案，PBS-4100R+ 系統顯得鶴立雞群，其先進的功能與性能使其脫穎而出。它提供多達 4 個振動通道和 3 個速度通道，提供其他系統難以匹敵的全面機器測試能力。使用者友善的彩色圖形使用者介面搭配靈敏的觸控螢幕，確保快速且可靠的操作。大型彩色前面板顯示器增強了可視性，而內建的診斷和追溯報告功能有助於降低維護成本和停機時間。此外，該系統的多功能性也體現在其與各種飛機類型的相容性上，這得益於其飛機纜線套件和連接配件。
