可調變電容器

GenRad 1422 是一款超穩定且精確的可變主要空氣電容器，旨在作為連續可調的電容標準使用。1422 最重要的應用之一是在交流橋測量中，無論作為內建標準還是外部標準進行替代測量。

1422 提供多種範圍、端子配置和刻度安排，以便選擇所需的特性。

雙端子 1422-D 是一款雙範圍 115 pF 和 1150 pF 的雙端子電容器，能直接讀取任一範圍端子到接地的總電容。

1422D-1693 轉接器隨 1422-D 附帶，這使得在使用 AH2500A 電容橋校準 1422-D 時，與其他 LCR 儀表（包括 IET Labs 1693 Digibridge）連接保持一致。

為了便利替代測量，1422-MD 和 1422-ME 也為雙範圍雙端子電容器，其刻度顯示的電容量去除。

雙端子 GenRad 1422-D、1422-N、1422-ME、1422-MD 電容器的端子設有接線柱。

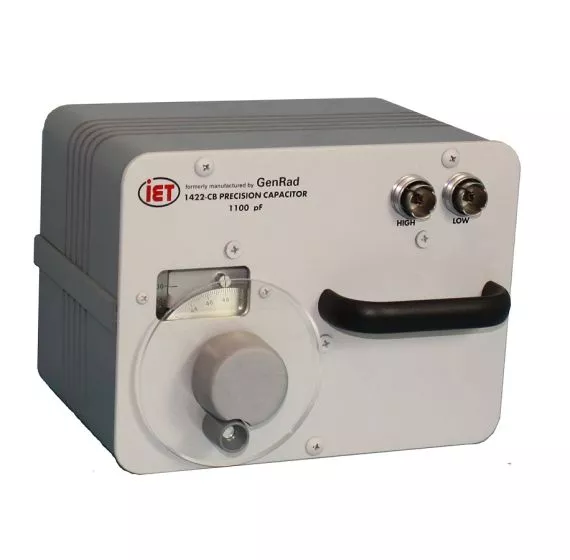

三端子 GenRad 1422-CB、-CL 和 -CD 是三端子電容器，帶有通過 GR-874 連接的屏蔽同軸端子，適用於三端子測量。經校準的直接電容與端子對接地的電容無關，損耗非常低。

1422-CL 的端子電容特別低且恆定，適合於無法容忍高電容對護理的測量電路。

1422-CD 是一款雙範圍 1.1 pF 和 11 pF 的三端子電容器，能直接讀取任一範圍端子到低的總電容。

結構 電容器組件安裝在鑄造框架中以增強剛性。該框架及其他關鍵部件由精選鋁合金製成，以提供銅的強度和鋁的輕量特性。

大多數型號的底板亦為鋁製，以確保所有部件擁有相同的線性膨脹係數。採用蠕蟲驅動器以實現高精度的設定。

為了避免偏心，軸和蠕蟲作為一體精密加工。蠕蟲和蠕蟲齒輪之間也經過精磨，以提高平滑度。蠕蟲軸的旋鈕端在自對中球軸承中運行，而另一端則由可調的彈簧支架支撐，通過使用一對密封自潤滑的預載球軸承，為蠕蟲軸提供良好的縱向固定。類似的預載球軸承配對為主軸或轉子軸提供了可靠和不變的軸向定位。

與轉子之間的電連接是通過銀合金刷軸承和銀鍍圓筒來實現的，以確保低噪音的電聯接。

所有型號的定子絕緣材料為交聯熱固性改性聚苯乙烯，具低介電損耗和非常高的絕緣電阻。轉子絕緣材料（在GenRad 1422-CB和-CL中使用）為L-4級的滑石，並經過矽膠處理。

準確度：規格中列出的誤差為可能的誤差，即來自設置、調整、校準、插值和標準的誤差貢獻的總和。

當電容器處於正常位置，面板水平時，實際誤差幾乎總是較小。使用電容器面板上的修正圖表提供的12個經校準的電容值來修正讀數，並在校準點之間進行線性插值會提高準確度。

若進行約100個點的精密校準，則可以獲得更高的準確度，這可以修正蠕蟲驅動的細微殘餘偏心，且只需在短距離內進行插值。此精密校準可對所有型號提供，但需額外收費。

隨附一份塑膠封裝的校準證書，提供的修正數字比表中列出的準確度多一位。
