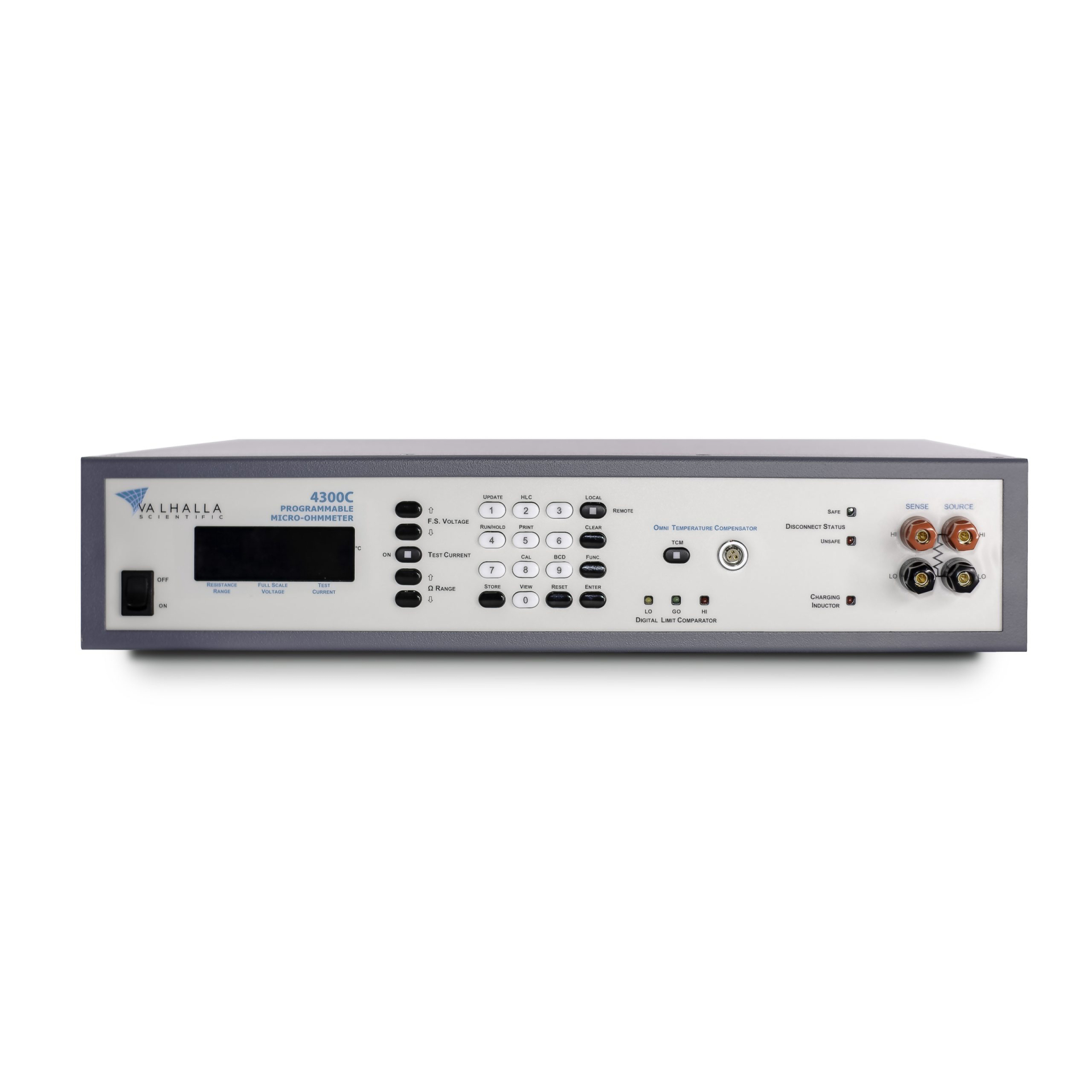

Valhalla 4300C

低阻計 / 微歐姆計

  • 測試電流最高可達 10 安培
  • 高符合電壓
  • 溫度補償模式 (TCM)
  • 測試電流開/關控制
  • 四線式克耳文量測
  • 量測範圍從 2mΩ 至 30kΩ
  • 3 種可選前級放大器範圍
  • 6 種可選測試電流範圍
  • 可調亮度 VFD 顯示螢幕
  • 高/低電阻限制值比較器
分類： 低阻計 / 微歐姆錶 (10A, 高感量用)
標籤：
分享：
Valhalla 4300C Datasheet

4300C 是應對馬達、變壓器、保險絲、連接器、斷路器、搭接/焊接電阻以及許多其他應用相關的超低電阻測試要求的完美儀器。4300C 數位微歐姆計可測量各種低電阻裝置，範圍從 100nΩ 到 20kΩ。4300C 具備靈活的測量格式，提供六個檔位的用戶可選測試電流（從 0.1mA 到 10A）和三種電壓靈敏度設定（20mV、200mV 和 2V）。



Range Test Voltage Full Scale Resolution Test Current1 Accuracy2
(± % reading ± Ω)		 Temperature Coefficient3 TCM Mode Accuracy4
(± % reading ± % ΔT)
2mΩ 20mV 2.0000mΩ 100nΩ 10A ± .06 ± .0006m ±50ppm/°C ± .11 ± .0006m
20mΩ 20mV 20.000mΩ 1µΩ 1A ± .04 ± .006m ±50ppm/°C ± .09 ± .006m
200mΩ 20mV 200.00mΩ 10µΩ 0.1A ± .04 ± .06m ±50ppm/°C ± .09 ± .06m
2Ω 20mV 2.0000Ω 100µΩ 10mA ± .04 ± .0006 ±50ppm/°C ± .09 ± .0006
20Ω 20mV 20.000Ω 1mΩ 1mA ± .04 ± .006 ±50ppm/°C ± .09 ± .006
200Ω 20mV 200.00Ω 10mΩ 0.1mA ± .04 ± .06 ±50ppm/°C ± .09 ± .06
20mΩ 200mV 20.000mΩ 1µΩ 10A ± .06 ± .003m ±50ppm/°C ± .11 ± .003m
200mΩ 200mV 200.00mΩ 10µΩ 1A ± .04 ± .03m ±50ppm/°C ± .09 ± .03m
2Ω 200mV 2.0000Ω 100µΩ 0.1A ± .04 ± .0003 ±50ppm/°C ± .09 ± .0003
20Ω 200mV 20.000Ω 1mΩ 10mA ± .04 ± .003 ±50ppm/°C ± .09 ± .003
200Ω 200mV 200.00Ω 10mΩ 1mA ± .04 ± .03 ±50ppm/°C ± .09 ± .03
2kΩ 200mV 2.0000kΩ 100mΩ 0.1mA ± .04 ± .0003k ±50ppm/°C ± .09 ± .0003k
200mΩ 2V 200.00mΩ 10µΩ 10A ± .06 ± .03m ±50ppm/°C ± .11 ± .03m
2Ω 2V 2.0000Ω 100µΩ 1A ± .04 ± .0003 ±50ppm/°C ± .09 ± .0003
20Ω 2V 20.000Ω 1mΩ 0.1A ± .04 ± .003 ±50ppm/°C ± .09 ± .003
200Ω 2V 200.00Ω 10mΩ 10mA ± .04 ± .03 ±50ppm/°C ± .09 ± .03
2kΩ 2V 2.0000kΩ 100mΩ 1mA ± .04 ± .0003k ±50ppm/°C ± .09 ± .0003k
20kΩ 2V 20.000kΩ 1Ω 0.1mA ± .04 ± .003k ±50ppm/°C ± .09 ± .003k
