超高精度標準電阻

世界上最穩定的標準電阻

IET 繼續依照 esi/Tegam 的高標準規範生產 SR102 和 SR104。

esi 的 SR102、SR103 和 SR104 是高度穩定（±0.5 ppm/年）且準確（1 ppm）的 100 Ω、1 kΩ、10 kΩ 標準電阻。SR102、SR103 和 SR104 適用於五端測量，用於標準電阻讀數以及溫度傳感器讀數。每個設備都隨附個別校準數據，該數據標明了標準偏差和溫度係數。此外，每個設備配有一個熱井，以便精準測量標準電阻的確切溫度，從而讓用戶完成高度精確的溫度補償測量。

esi SR102 100 Ω 一級標準電阻
這些標準電阻專為在量子霍爾電阻值與傳統十進制電阻值之間架起重要連接而設計。100 Ω 提供了獨特的參考能力。

esi SR103 1000 Ω 一級標準電阻
近期開發的新型電阻標準，旨在改善標準一級的範圍。

esi SR104 10 kΩ 一級標準電阻
長久以來是 10 kΩ 的行業標準。這個經久不衰的標準是高精度、穩定性和低溫度係數的基準，適用於需要與國際單位制（SI）追溯性的校準。

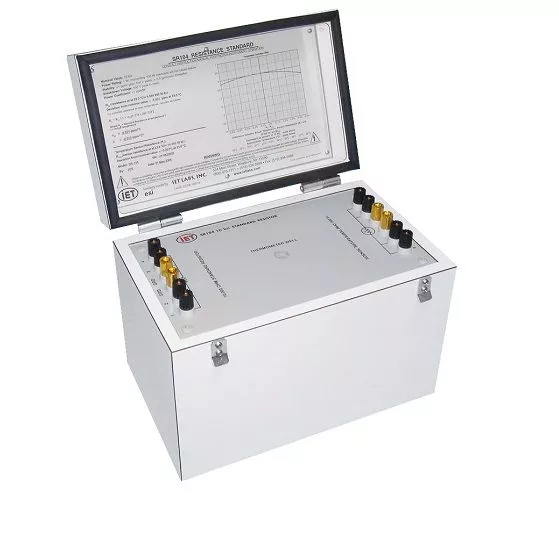

SR102、SR103 和 SR104 精密便攜式標準電阻是採用油填充、氣密封設計的五端標準電阻，適用於精密的桌面或油浴應用。

這些標準電阻的長期穩定性通常小於 0.2 ppm/年，溫度係數則小於 0.1 ppm/攝氏度。

esi 初級標準歷史

esi 最初在1960年代末或1970年代初設計了 SR104。該初級標準電阻由至少10個等值電阻(R)組成，這些電阻以串聯、並聯或串並聯的方式連接。由此實現了具有 l0R (SR104)、R/10 (SR102)或 R (SR103)的電阻值。

通過使用由 Evanohm-R 合金製成並安裝在雲母卡上的匹配電阻組，實現了卓越的長期穩定性和低溫係數。

IET Labs 的新 SR104 設計
2007年1月，IET Labs 從 Tegam 收購了 esi 的電阻產品線。TEGAM 於1993年從 esi（Electro-Scientific Industries）手中獲得了該產品線。

新的 SR102、SR103 和 SR104 不再採用 Evanohm-R 合金線，而是改用10個定製的氣密密封油填充 Bulk Metal® Foil 電阻。

每個電阻都經過單獨測試，然後組成一組，這些電阻在絕對公差和溫度係數方面達到匹配。

這些電阻組通常在使用前會經多年老化處理。

電阻仍然以串聯、並聯或串並聯的方式連接，以實現最終的電阻值。

每個 SR102、SR103 和 SR104 都會使用 MI6010 和通過如 NRC 等初級標準實驗室年度校準的傳遞標準進行測試。典型的校準不確定性小於 0.4 ppm。

低溫係數使得這些標準電阻可以在精確控制的溫度環境內或外部進行高性能應用。

最大準確性來自於溫度修正電阻值的計算。這是通過內置的 RTD 溫度感測器測量內部溫度，並參考隨設備提供的溫度校正表來實現的。內置 RTD 溫度計的測量準確性優於 0.1 攝氏度。

透過使用具有大表面積的標準電阻（例如我們原始型號SR104，10 kΩ標準電阻），實現了非常低的功率係數。這些電阻被油包圍，以將測量電流產生的熱量通過不銹鋼外殼導出。

這些特性使得在沒有嚴格環境控制的情況下，能夠進行精確的實驗室比較，並適用於任何需要非常精確、穩定且具有低溫度係數電阻的場合。

EEvblog關於校準和SR104的文章
2019年EEvblog發表了一篇關於SI重新定義和我在NMI校準中“TiN”經驗的精彩文章，該文章也提到了IET的SR104標準。

型號
100歐姆可攜式標準電阻：SR-102
1,000歐姆可攜式標準電阻：SR-103
10,000歐姆可攜式標準電阻：SR-104
選配：
如需無外殼版本，請在型號末尾加上“-DC”

每個單位包含：
5年保固
內建溫度感測器
溫度修正圖表
使用手冊
ISO/IEC 17025校準證書
