高精度電流分流器

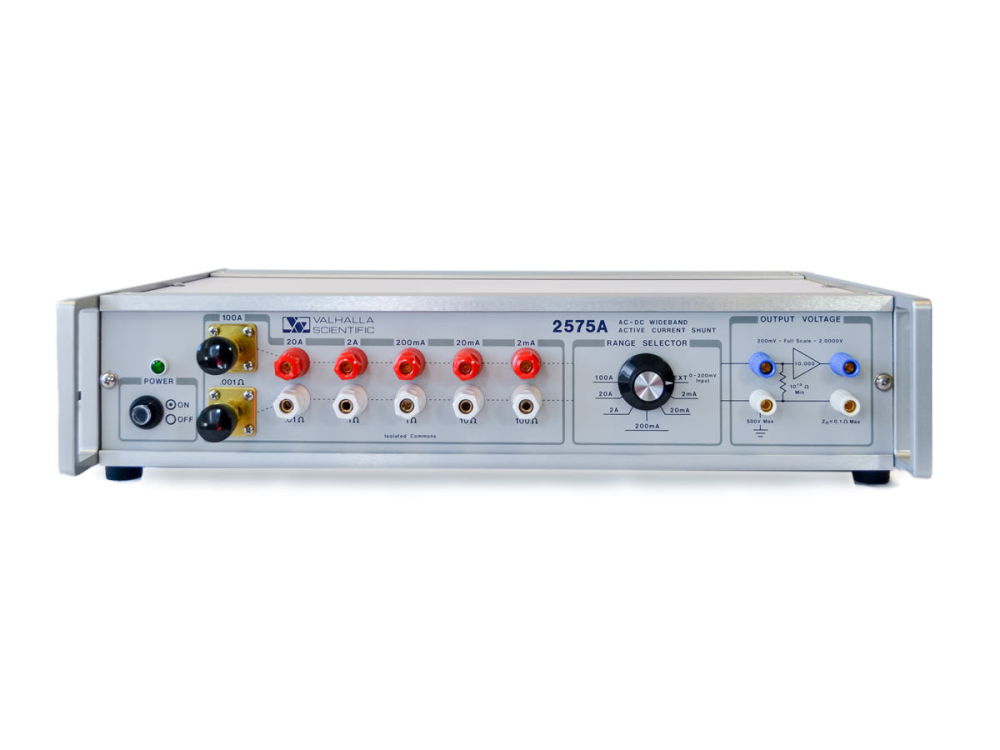

Valhalla 2575A

高精度電流分流器

2575A 精密交直流主動式分流器是一款多功能、性能強大的校準工具，不僅可測量交直流電流，亦可作為低電阻校準需求的標準件使用。

分類： 精密電流分流器 (電流校正器)
標籤：
分享：
2575A Precision AC/DC Active Current Shunt
  • 高精度交直流主動式電流分流器
  • 交直流電流測量可達 100 安培
  • 內建斬波穩定放大器
  • 交直流電量測工具
  • 工作校準標準器
  • 校準可追溯至 NIST
  • 六個獨立開關可選電流範圍
  • 風扇冷卻分流器以維持熱穩定性
  • 低電阻實驗室標準電阻組



主要規格

Range Name & Maximum Input Shunt Value DC Accuracy (% of Range) AC Accuracy (% of Range)  [1] Frequency Response
100A 0.001Ω ±0.05% ±0.1% DC to 1kHz
20A 0.01Ω ±0.02% ±0.1% DC to 10kHz
2A 0.1Ω ±0.02% ±0.1% DC to 10kHz
200mA 1Ω ±0.01% ±0.1% DC to 10kHz
20mA 10Ω ±0.01% ±0.1% DC to 10kHz
2mA 100Ω ±0.01% ±0.1% DC to 10kHz
NOTES: [1] AC accuracy is ±0.5% of range 1kHz and above



放大器特性：

  • Amplitude Gain: 10.000
  • Gain Accuracy: ± 0.01% 10µV RTI @ DC
  • Frequency Response: ± 0.1% to 10 Khz
  • Input Resistance: Greater than 1010Ω
  • Output Resistance: Less than 0.1Ω
  • Temperature Range: 0 to 50°C
  • Temperature Coefficient: Less than .001% per °C
  • Voltage Drop (before amplifier): 100.00 mV for full scale input current
  • Power: 115/230 VAC 50-60 Hz 12 Watts
  • Size: 3.5″H x 17″W x 10″D (8.9cm x 43.2cm x 25cm)
  • Weight: 8 lbs. (3.6KG) Net 13 lbs. (5.9 KG) Shipping
