標準電感

為何選購 1482 標準電感器？

• 歷經 60 多年，時間驗證，穩定性極高。
• 全球大多數主要和國家級校正實驗室使用的電感標準，請參閱 CCEM WGKC/2001-15 連結（如下）。
• 對施加的電壓和電流不敏感。
• 已有大量論文概述了 1482 系列的各種特性。

簡介
GenRad 1482 標準電感器是計量實驗室的首選標準。 現今，全球國家計量機構和主要標準機構皆使用這些電感器，它們無可比擬。

IET 繼續按照與 General Radio 相同的嚴格規格生產 1482 標準電感器。 這些標準電感器是精確、高度穩定的自感標準，可用作實驗室中的低頻參考或工作標準。

IET (GenRad) Model 1482 電感器的故事

1952 年，GenRad 推出了 1482 系列標準電感器，以取代 GenRad 106 系列標準電感器。

由於在溫度係數 (TC) 上的改進，以及對電氣環境和環境濕度的不敏感性，GenRad 1482 遠優於 106 系列標準電感器。

GenRad 也生產了 1481 系列固定環形電感器。這些電感器纏繞在鐵磁芯上，這使得 1481 的物理尺寸更小，然而，電感會隨著流經電感器的電流而變化。

追求理想的電感器（幾乎是）

自從基本的電氣元件 R、L* 和 C（電阻、電感和電容）被理解以來，人們就知道這三個元件的物理實現可能遠非理想。

在三個 RLC 基本元件中，電感器是最不理想的。一個理想的電感器需要沒有電阻，也沒有電容成分，尺寸穩定，對方向和外部磁場、溫度和老化不敏感。

例如，透過使用空氣，更容易構建具有幾乎理想介電質的電容器，但電感器需要具有有限電阻的真實導線。此外，還存在物理結構的電容、磁場幾何形狀、拾取、頻率響應、磁飽和度和溫度係數等問題。

GenRad 如何解決這些問題

1482 標準電感器是對稱繞線的環形線圈，並且比以前的電感器具有更高程度的消磁性。GenRad 在這方面走到了極端，並創建了一台專門用於繞製這些電感器的客製化繞線機。

Core being wound on the GenRad winding machine at IET Labs

IET Labs 仍在使用最初 GenRad 使用的三繞線繞線機。

1482 標準電感器使用李茲線。李茲線以雙股形式繞在滑石瓷芯上。 雙股繞線最大限度地減少了來自外部電磁場的干擾，並且該電感器不產生外部磁場。

滑石瓷 L-5 陶瓷芯具有低熱膨脹性，並且採用橢圓形截面，以避免繞線時產生急彎。

Duplex Winding Drawing

線圈繞製完成後，會經過數天的老化處理以提升穩定性。接著，線圈會被封裝在一個裝有軟木屑和乾燥劑的盒子中，以提供緩衝並有效地「浮動」電感，進而改善穩定性。

甚至這個組件放置於鋁製外殼中的位置，也會被納入考量以改善特性。

一旦盒子和電感器定位完成，外殼會被注入封裝化合物，以有效地「密封」電感器，並最大程度地減少濕度影響。

對於電感值為 500 µH 或更小的 1482 標準電感器，會提供 6 個鍍金低熱電動勢接線柱用於連接。這樣可以在不移動電纜（會引入誤差）的情況下測量電感 L 和零電感 Lo。短路連接器會在 Lo 和 L 之間移動，具體取決於正在測量的電感。 L 和 Lo 之間的代數差值即為電感器的校準值。

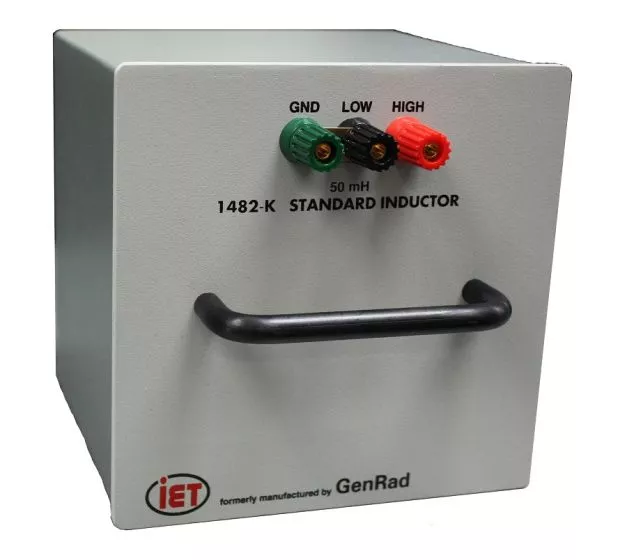

對於電感值大於 500 µH 的 1482 標準電感器，則會提供 3 個鍍金低熱電動勢接線柱。

若要使用轉移方法將其他電感器與這些標準電感器進行比較，建議使用 1689 或 1693 Digibridge。

有關 1482 標準電感器設計的更多資訊，請參閱
GenRad Nov. 1952 Experimenter。

B-12 出版物 - 1482 電感的諧振頻率測定

1482 電感器擁有悠久的校準歷史，並由頂尖校準實驗室進行詳細校準，詳情請參閱：
CCEM WGKC/2001-15 國際比較 - 1 kHz 下的 10 mH 1482 電感標準器

1482 的一大優勢在於有大量論文詳細介紹其各種特性，例如這篇論文詳細介紹了連接造成的誤差：
轉接器對電感標準器校準的影響
