標準電容箱

GenRad 1409 標準電容器是一系列高度穩定、經濟實惠的標準電容。 這些標準電容器具有低溫度係數和低損耗的特性，提供 1 nF 至 1,000 µF 的廣泛電容值範圍。

1409 系列標準電容器的特點：

• 卓越的穩定性，優於 100 ppm/年
• 準確且可重複的高電容值測量
• 根據電容值，校準適用於 100 Hz 或 1 kHz 的 2 端和 3 端配置
• IET Labs 提供卓越的銷售和應用支持，請洽詢 sales@ietlabs.com
  設計
  從 1 nF 到 1 µF，標準電容器採用鍍銀雲母和箔片結構，可用作二端或三端實驗室標準。

IET Labs 製造 1409 時，採用與 GenRad 在 1957 年最初開發 1409 系列時相同的夾具和技術。

每個 1409 均在美國手工製造，使用最優質的鍍銀雲母片，交替堆疊以產生正確的電容。
每張鍍銀雲母片都經過單獨測試，以確保損耗因數足夠低，從而確保最終損耗因數符合規格。
堆疊完成後，整個組件將被放置在夾緊結構中，以壓縮雲母堆疊並保持機械穩定性。

每個 1409 元件都經過溫度循環的人工老化處理，以提高穩定性。 然後將夾緊結構放置在外殼中。

然後進行最終電容調整，以使電容器符合規格。

在整個組件上放置一個厚的乾燥劑片，並塗上一層灌封材料，以最大限度地減少濕度對電容值和 Df 的影響。 人工老化、乾燥劑和灌封材料的結合確保 1409 在數十年內保持穩定。

從 1 µF 到 10 µF，這些裝置由密封的聚苯乙烯製成，適用於 10 μF。 高於 10 μF，電容器採用密封的 MPPS 金屬化薄膜。

幾十年來的觀察顯示，一般電容器的電容量隨機波動小於 +0.01%，且未發現系統性漂移的證據。

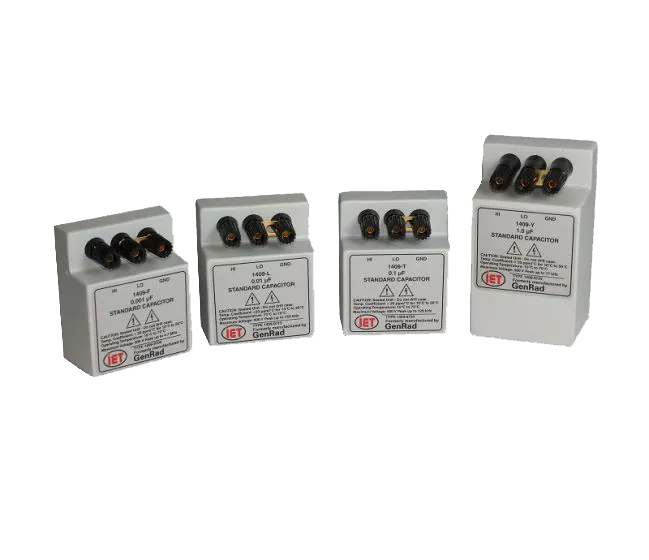

1409 標準電容器所使用的元件均經過篩選，具有低耗散因數特性，並經由熱循環處理穩定。它們被安置在鑄鋁外殼中，同時配有矽膠以提供持續乾燥的環境。這些外殼以耐高溫的灌封材料密封。

外殼頂部提供三個鍍金低熱電動勢接線柱，底部則有可拆卸的香蕉插頭，方便並聯連接而不會產生誤差。
