諧波電流干擾的符合性測試 - 依據 IEC61000-3-2 和 IEC61000-3-12

使用 Vitrek PA900 精密諧波功率分析儀

概要

符合電磁相容性 (EMC) 標準是許多全球市場銷售的電氣和電子設備的強制要求。其中，IEC61000-3-2 和 IEC61000-3-12 標準規定了連接到低壓公共供電系統的設備的諧波電流限制。

這些限制確保個別設備不會過度增加電網上的諧波失真，諧波失真可能導致變壓器過熱、斷路器誤跳閘以及干擾其他設備。

Vitrek PA900 精密功率分析儀提供先進的功能，可準確測量諧波，並利用其內建的諧波分析和限值檢查功能，確定是否符合上述兩項標準，從而提供經濟高效且可靠的符合性測試解決方案。

標準概述

每個標準將設備分為不同類型（A 類、B 類、C 類、D 類），具有不同的諧波限值和測試方法。D 類（適用於 IEC61000-3-2）適用於低功耗設備，例如電視、PC 和顯示器。IEC61000-3-12 適用於較大型的工業或商業設備。

測量設置

要使用 Vitrek PA900 進行諧波測試，通常需要以下設備：

  • 具有諧波分析選項的 Vitrek PA900 功率分析儀
  • 用於更高電流測量的電流傳感器（例如，Vitrek TL8 或 CT 系列）
  • 符合 IEC 測試條件的穩定交流電源或可編程電源
  • 按照標準測試設置連接的受測設備 (DUT)
  • 如有必要，進行負載模擬以反映最壞情況下的運行條件

PA900 可以直接測量電壓和電流波形，並提取高達 100 次諧波，超過了這兩個標準的要求。

簡化的諧波測試

PA900 的整合式諧波分析引擎可對電壓和電流波形執行即時傅立葉分解，並顯示：

  • 諧波階數 vs. 幅度（以絕對值和百分比表示）
  • 總諧波失真 (THD)
  • 每個諧波的相位角
  • 針對 IEC61000-3-2 和 3-12 限值的即時通過/失敗限值檢查

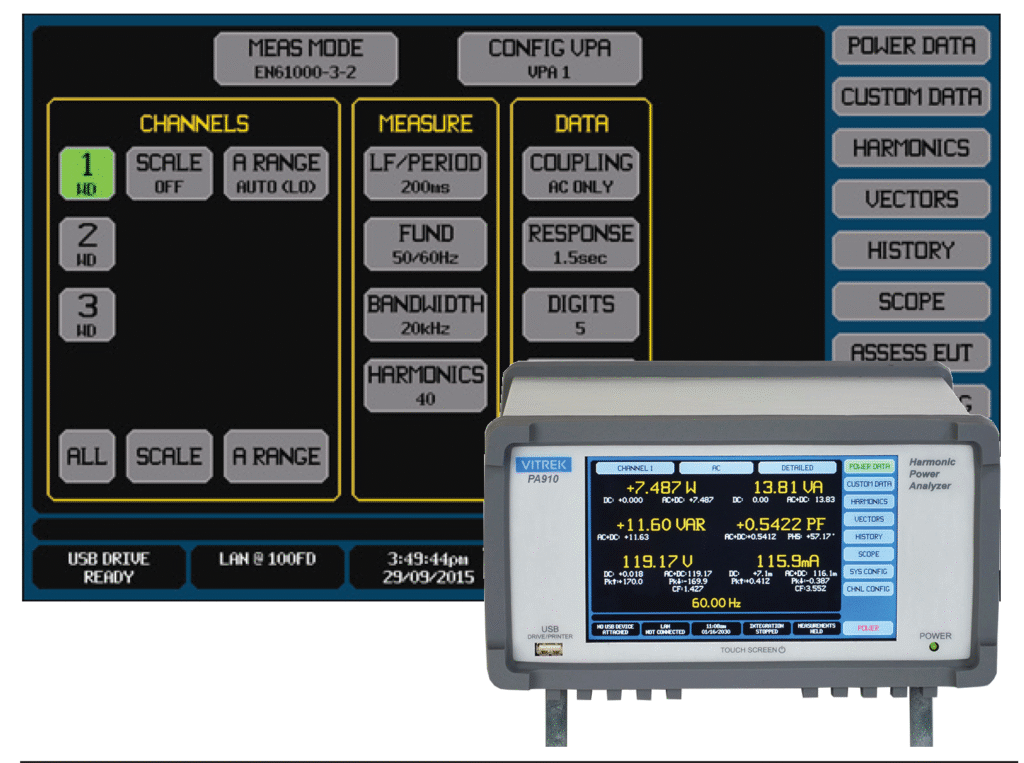

分析儀可選擇 IEC 類別，並自動應用正確的限值表和諧波階數，從而消除手動配置錯誤。諧波條形圖和表格視圖為工程師提供了合規裕度和問題區域的直觀視覺化。

PA900 的卓越特性

  • 測量精度：電壓和電流測量精度高達 0.03%，可精確捕獲諧波幅度。
  • 高級顯示：大型觸摸屏 UI 可輕鬆瀏覽諧波、波形捕獲和限值設置。
  • 自定義限值導入：允許加載非 IEC 規範或製造商特定閾值的自定義諧波限值。
  • 數據記錄和導出：以 .CSV 格式連續記錄諧波數據或完整的 PDF 合規性報告以進行記錄。

與傳統的諧波分析儀不同，PA900 能夠同時採集多達 7 個功率通道的數據，無需額外設備即可測試多相 DUT。

結論

Vitrek PA900 提供了一個整合式、高精度的解決方案，用於評估符合 IEC61000-3-2 和 IEC61000-3-12 標準的諧波發射。其使用者友好的介面、即時限值檢查和多通道功能使其成為消費、商業和工業產品類別的設計驗證和正式合規性測試的理想選擇。
